Reverse Proxy Nginx Conception and Configuration

들어가면서

• 현재 프로젝트에서 Web Server로 nginx를 사용하고 있습니다. 현재 nginx.conf를 통해 nginx에서 제공해주는 다양한 기능들을 사용하고 있는데 특히 Reverse Proxy로써 Server 앞단에서 SSL처리, redirect, load balancing 등 많은 역할을 하고 있습니다. Nginx에 대해 더 자세히 알아보고 무중단 배포와도 연관하여 학습하고 정리해보고자 합니다.

• Web Server(Apache, Nginx)
• Reverse Proxy(Client -> Web Server -> WAS)
  • 서버 부하 분산 : 들어오는 요청을 여러 대의 서버로 분산시켜 각 서버의 부하를 줄이고 서버의 가용성을 높여 안정적인 서비스를 제공
  • 보안 강화 : Reverse Proxy를 거쳐 서버로 전달되기 때문에 외부에서 직접 서버에 접근할 수 없다(SSL, Filtering…)
  • 캐싱 및 가속화 : 자주 사용되는 정적 파일(image, css, javascript..)을 캐시에 저장하여 빠르게 제공(응답 시간 단축, 서버의 부하 감소소)

---

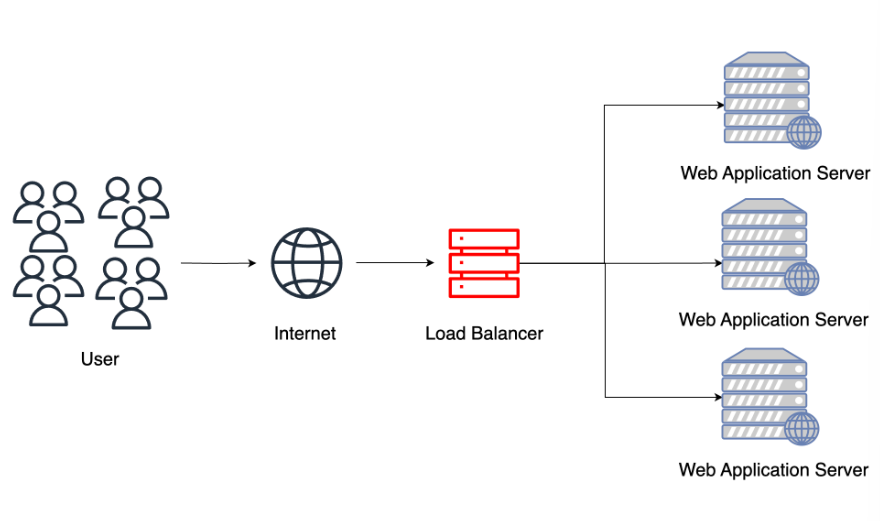

Nginx Load Balancing

• Client 요청이 많아져서 Server에 부하가 많아질 경우 Request들을 여러 Server에 균형있게 분산시켜 각 Server가 원활히 동작할 수 있도록 한다

• Scale Up

  • 서버 자체의 성능을 향상
  • 하드웨어의 성능을 무한정 올리기에는 한계가 있으며 시스템 장애에 취약하다(SPOF, Single Point Of Failure)

• Scale Out

  • 비슷한 서버를 증설하여 Request를 분배
  • 다수의 사용자 요청을 처리할 수 있으며 무중단 서비스를 제공할 수 있지만 세션 불일치, 서버 관리 등 기술 난이도가 존재

• Load Balancer



  • Scale Out과 Load Balancer를 이용하여 성능 및 가용성 이점과 Reverse Proxy를 통해 보안을 향상할 수 있다다

• SSL OffLoading

  • 암호화 및 복호화 작업을 각 Server가 아닌 Load Balancer에서 처리한다

  • SSL OffLoading을 적용하면 Load Balancer에 SSL 인증서가 존재하기에 SSL HandShake 과정이 효율적으로 진행된다
  • 암호화된 요청이 아닌 평문으로 Web Server에 전달 하기 때문에 네트워크 대역폭을 더 효율적으로 사용할 수 있다
  • Scale out시에 별도의 SSL 인증서를 추가하지 않아도 되며암호화, 복호화에 CPU를 사용하지 않아도 된다

---

Load Balancing Algorithm

• 비즈니스 성격에 맞게 Load Balancing Algorithm의 각각의 장단점을 파악하고 구축해야 한다

• Round Robin(라운드 로빈)

  • 다수의 서버에 순서대로 요청을 할당

  • 서버에 균등하게 요청을 분배할 수 있지만 각 서버의 처리량, 서버의 상태, 작업 부하 등을 고려하지 못한다

    //default : round-robin
    upstream myserver {
        server localhost:8080;
        server localhost:8081;
        server localhost:8082;
    }


• Least Connection(최소 연결결)

  • Connection이 가정 적은 서버에 요청을 전달

  • 각 서버의 Connection 수를 계속해서 추적해야 하는 복잡성이 존재하고 서버 응답 시간, 상태태를 고려하지 못한다

    upstream myserver {
    	least_conn;
        server localhost:8080;
        server localhost:8081;
        server localhost:8082;
    }


• Weight Ratio(가중치 비율)

  • 각 서버의 처리 능력을 고려하여 서버가 가질 수 있는 처리량, Connection 비율 가중치를 토대로 부하를 분산

  • 각 서버의 성능에 따라 효율적인 처리가 가능하지만 최적 서버 가중치를 유지하는데 어려움이 있다

    upstream myserver {
        server localhost:8080 weight=3;
        server localhost:8081 weight=2;
        server localhost:8082 weight=1;
    }


• IP Hash(IP 해시)

  • Round Robin, Least Connection, Weight Ratio는 각 서버마다 세션 불일치 문제가 발생할 수 있다(세션 정보가 저장되있는 서버가 아닌 다른 서버에도 같은 세션 정보가 저장될 때 중복 데이터 문제가 발생)
  • 패킷의 IP주소를 해싱하여 결과 해시 값에 해당하는 서버가 처리하는 것을 보장할 수 있다

  • 적은 수의 Client와 많은 요청을 처리하는 경우 특정 서버에 부하가 몰릴 가능성이 있다

    upstream myserver {
        ip_hash;
        server localhost:8080;
        server localhost:8081;
        server localhost:8082;
    }


• Least Response Time

  • 응답 시간이 가장 빠른 서버에 우선적으로 요청을 할당
  • 서버 응답 시간 파악을 위한 모니터링 시스템이 필요하며 서버 상태, 처리량을 고려하지 못한다

---

Nginx SSL

• nginx.conf 내에서 발급받은 CA 인증서를 TLS(SSL) 적용
• Server Public Key(Client)
  • Client -> Server 접속에 필요한 Key
  • ssl_certificate server-public.crt;
• Server Prviate Key(Web Server)
  • Client의의 End Entity Certificate 발행을 위한 Key
  • ssl_certificate_key server-private.key;

  ```java
  server {
    listen 443 ssl;
    server_name localhost;

    ssl_certificate      /Users/leeseonga/server-public.crt;
    ssl_certificate_key  /Users/leeseonga/server-private.key;
  }
  ```

---

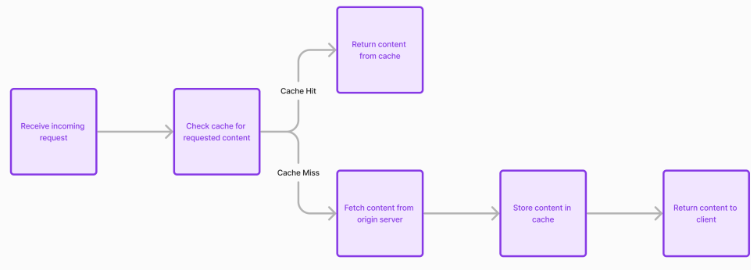

Nginx Cache

• 동일한 Request가 들어오면 저장된 Cache를 사용하여 응답을 제공하여 서버의 성능을 향상시키고 Client에게 더 빠른 응답을 제공할 수 있습니다

  proxy_cache_path /local/nginx/cache
  levels=1:2
  keys_zone=my_cache:10m
  max_size=20g
  inactive=60m
  use_temp_path=off;

  server {
      # ...
      location / {
          proxy_cache my_cache;
          ...
      }
  }


• Cache directory
  • Cache directory 지정 : /local/nginx/cache
• levels
  • Directory 계층 구조 설정
  • 단일 Directory에 많은 수의 파일이 있으면 파일 Access 속도가 느려짐
  • 대부분의 배포에 2단계 Directory 계층 구조를 사용하는 것이 좋음
  • 수준 매개 변수가 포함되지 않는 경우 모든 파일을 동일한 Directory에 넣음
• keys_zone

  • Cache key 및 사용 타이머와 같은 metadata를 저장하기 위한 공유 메모리 영역 설정

  • 1MB 영역에 약 8,000개의 key에 대한 데이터를 저장 가능

  • Memory에 key 복사본이 있으면 디스크로 이동할 필요 없이 요청이 HIT or MISS 결정 -> 검사 속도가 크게 빨라짐



• max_size
  • cache max 크기를 설정
  • 값을 지정하지 않으면 캐시가 사용 가능한 모든 디스크 공간을 사용하도록 확장
• inactive
  • 항목이 access되지 않고 캐시에 남아 있을 수 있는 기간을 지정
  • default : 10m
• use_temp_path
  • 해당 파일이 캐시될 동일한 Directory에 쓰도록 지시(off)
  • 불필요한 데이터 복사를 방지(off)

---

Nginx Conf

• Main Context : 전역 설정이 정의되는 최상위(top-level) 컨텍스트

  • user : Nginx worker process에 대한 사용자 및 그룹을 정의
  • worker processes : work process 지정
  • pid : PID 파일의 위치 설정

• Events Context : 연결 처리와 관련된 설정을 정의

  • worker_connections : 작업자 당(per worker) 최대 연결 수를 설정
  • user : “epoll”과 같은 사용할 이벤트 기반 모델 지정

• HTTP Context : 웹 서버 구성에 사용

  • include : 추가 구성 파일 포함
  • sendfile : sendfile() 사용을 활성화 또는 비활성화

• Server Context : HTTP Context 내에서 서버 수준(server-level) 설정

  • listen : IP Address와 Port 지정
  • server_name : 도메인 이름을 정의

• Location Context : URL 패턴을 기반으로 요청이 처리되는 방식을 구성

  • proxy_pass : 요청을 다른 서버로 전달
  • root : 요청의 Root Directory를 설정

• Stream Context : TCP/UDP 프록시 구성에 사용

  • stream : Stream 관련 구성을 포함
  • server : Stream 처리를 위한 server block 정의

---
